| 【 商品内容 】 ◆本体 ＩＣ-７７６０ ◆ＡＣ電源ケーブル ◆デスクトップスタンド ◆コントローラーケーブル(３ｍ)他 ◆コントローラー用ＡＣアダプター ＢＣ-２６７ |
ＩＣ－７７６０のオプションを見る | |||||||||||
商品特長
■コンテストやDXハンティングでも威力を発揮する、200Wの高出力＆クリーンな送受信。新た運用スタイルで、スマートなオペレーションを実現。

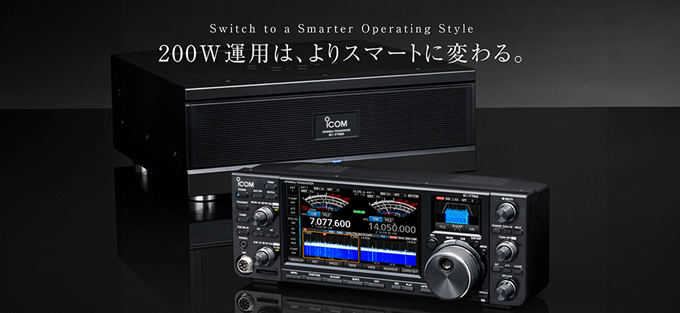

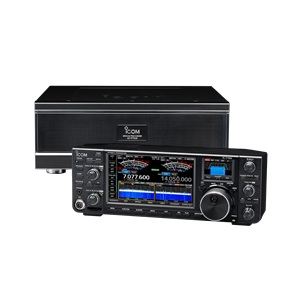

●IC-7760は、RFダイレクト・サンプリング方式を採用した送信出力200WのHF+50MHzオールモードトランシーバーです。RFデッキとコントローラーのツーピース構成で、宅内LAN(有線/Wi-Fi®)、インターネット経由による接続に対応。これにより、リモート運用の自由度が大幅に向上しています。さらに、オプションのコントローラーRC-7760を導入することで、ローカル/リモートでのオペレーションが可能です。オールモードに対応し、本格的なリモート運用を実現します。
●7インチのメインディスプレイに加え、2.4インチのサブディスプレイを搭載した他、外部ディスプレイ端子も装備。さらに、DIGI-SEL(オートマチックプリセレクター)とプリアンプの併用を可能とすることで、受信感度の低下を抑えつつ、A/DコンバーターのOVF(オーバーフロー)を効果的に回避することができるようになりました。もちろん、IC-7610、IC-PW2で好評を得ているDPD技術も採用。高出力でありながら、極めてクリーンな送信波を実現。異なるバンド/モードの2波同時受信、最高水準の性能を有するスペクトラムスコープも装備しています。IC-7760が世界のトップDXer、コンテスターを、さらなる高みに導きます。
■コントローラーとRFデッキのツーピース構成。設置の自由度が向上、省スペースでの運用を実現。
●コントローラーとRFデッキのツーピース構成。RF付属のコントローラケーブルは3m、市販のLANケーブル※を使用すれば、さらに離れた場所にRFデッキを設置することが可能。設置の自由度が大幅に高まりました。RFデッキを卓上から離れたラック等に収納することで、卓上を広く使うことができます。PCやディスプレイ、キーボードなど含めたシステマティックなシャックを実現します。
※CAT5e以上、長さ100m以下

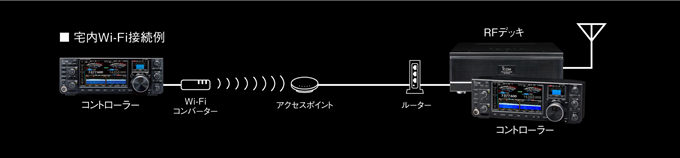

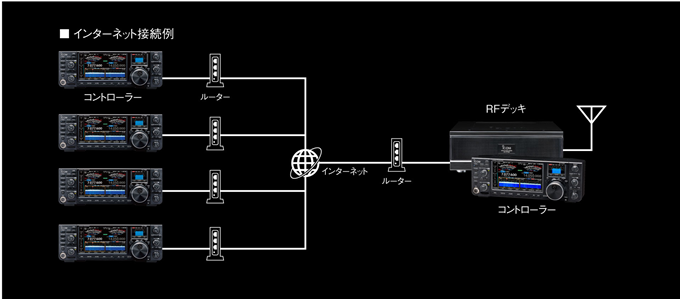

■宅内LAN/インターネット接続によるリモート運用を実現。
●コントローラーとRFデッキを、宅内LAN(有線※1/Wi-Fi®※2)およびインターネット※3で接続することが可能。パソコンを介さないシンプルな構成で、本格的なリモート運用を実現します。もちろん、オールドモードに対応、全ての機能が動作します。
●宅内では、シャックだけでなく書斎等の別の場所からでも運用が可能。
●別宅にRFデッキを設置して、自宅のコントローラーでリモート運用を実現。
●オプションのコントローラーRC-7760を導入することで、ローカル/リモートのいずれでも、同様の本格的なオペレーションが可能。
●最大5台のコントローラー接続に対応(複数台同時動作は不可)。
※1ギガビット(1Gbps)対応のHUBやLANケーブル(カテゴリー5e以上)の使用を推奨。
※2Wi-Fiルーター(中継器モード)、もしくはWi-Fiコンバーターが必要(LAN端子接続)。
※3・ポート開放での接続には、IPv4のグローバルIPアドレスが必要です(RFデッキ側は固定IPアドレス、またはダイナミックDNSサービスが必要です)。
・RFデッキに向かって5Mbps以上、コントローラーに向かって10Mbps以上の回線速度が安定して出ているネットワーク環境が必要です。
・伝送速度100Mbps以下の機器が経路の途中に接続されていると、異音が発生することがあり動作保証対象外となります。
・パケットロスが発生する環境下では音切れが発生する場合があります。
●遠隔操作による通信を行うためには電波法上の手続きが必要です。遠隔操作する場合は、電波法等を遵守してください。
■タッチ操作に対応した7インチワイド&2.4インチ、2つのディスプレイを搭載。

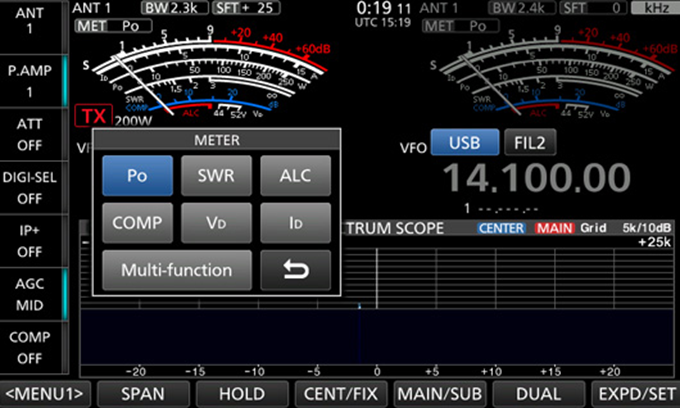

●タッチ操作に対応した7インチワイドのメインディスプレイ、2.4インチのサブディスプレイを搭載。メインディスプレイには、MAIN/SUBの運用周波数をはじめ各機能の設定/動作状況、スペクトラムスコープ、Sメーター、RTTY/PSK31-63のデコードメッセージまで運用に必要な情報を集中表示します。さらに、メーターをダイレクトに選択することが可能になり、ユーザビリティが向上しています。
サブディスプレイ
●また、2.4インチのサブディスプレイには、フィルターエフェクト、マルチメーター、バンドスタッキングレジスターキーの表示ができます。しかも、フィルターエフェクト画面では、IFフィルターの通過帯域内の信号とIFフィルターの形状を重ね合わせて表示することが可能です。これにより、ツインPBT®やマニュアルノッチなどの効果を視認することができるようになりました。情報の視認性が向上したことにより操作性が高まり、よりスムーズな運用を実現します。
フィルターエフェクト表示例 マルチメーター表示例 バンドスタッキングレジスターキー表示例

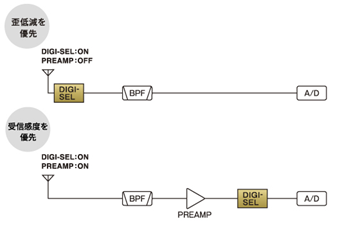

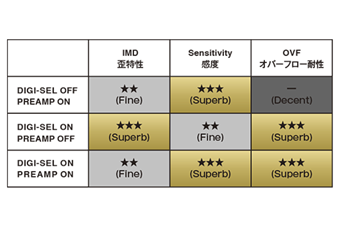

■DIGI-SELとプリアンプの併用が可能。感度の向上と目的外信号の排除を両立、OVFの回避にも威力を発揮。
●デュアルワッチ®に対応しているIC-7760では、隣接する中波や短波放送局等の強力な送信電波のフィルタリングに大きな効果を発揮するDIGI-SEL(オートマチックプリセレクター)をMAIN/SUBの各受信系に搭載しています。DIGI-SELは従来機(IC-7851/IC-7610等)では、プリアンプよりもアンテナ側に配置されていました。この場合、DIGI-SEL極めて狭帯域であるため、DIGI-SELの後段のプリアンプをONにしてもNF(ノイズフィギュア)の観点から受信感度の向上は見込めず、DIGI-SELとプリアンプの併用できない仕様となっていました。
●IC-7760ではプリアンプのOFF時には、DIGI-SELを従来機同様にアンテナ側で動作し、プリアンプON時には、DIGI-SELをプリアンプ後段で動作するように設計しました。これにより、DIGI-SELとプリアンプの併用が可能となり、帯域外の強信号による妨害や抑圧防止と、受信感度の向上を両立。また、A/Dコンバーターのダイナミックレンジを最大限活かしながら、帯域外の不要な信号を低減することで、A/DのOVFの回避にも威力を発揮します。
■デバイスを厳選、プログラムを最適化で、快適な運用環境をサポート

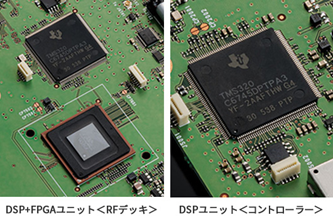

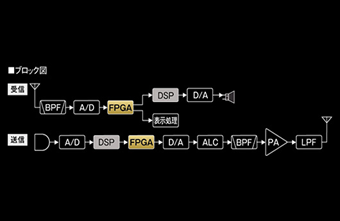

●RF信号を直接デジタル信号に変換して、FPGAで信号を処理するRFダイレクト・サンプリング方式を採用。この方式では、アナログ信号の処理過程で起こる非線形歪みが発生しません。
●RFデッキ、コントローラー双方に音声信号処理に特化したDSPを配置することで、各種インターフェースの入出力による複雑な音声経路切り替えに対応しつつ、宅内LAN環境における遅延を最低限に抑えることを実現しました。
■200W出力でのフルパワー＆フルデューイを実現。

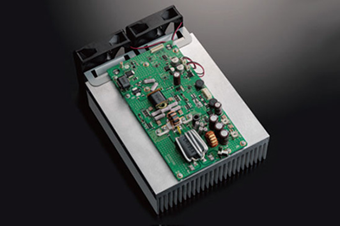

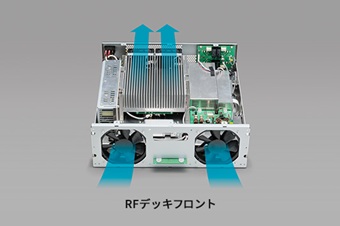

●IC-7760のPA部には、450Wクラスの65V系LDMOS-FETを使用、大型ヒートシンクと4つのクーリングファンと相まって余裕の200Wフルパワー＆フルデューティスペック※を実現しています。また、変調や周波数変換をデジタル信号で処理することで、D/Aコンバーターから送信周波数そのものの信号が出力され、限りなくピュアな送信C/Nを可能にしています。
※AC100V入力(周囲温度25℃)で200W出力、1時間連続送信が可能。
■DPD技術の採用により、優れた相互変調歪み特性、クリーンな送信波を実現。
●DPD機能はファイナルアンプが持つ非線形歪みに対し、FPGAやDSPのプリディストーション部で、あらかじめ逆特性の歪みを与えることにより、ファイナルアンプで発生する歪みを補正する技術です。200Wの高出力を実現しながら、同時にクリーンな送信波を実現しています。もちろん、IC-PW2との組み合わせにおいても、DPD機能は動作します。
※DPDフィールドバック用同軸ケーブル(OPC-2501/別売)が必要。
DPD OFF DPD ON
■15分割のBPFを採用。アマチュアF帯は11分割でカバー
●IC-7610等の従来機ではHF帯1.8~30MHzを9分割のBPFでカバーしていましたが、IC-7760では11分割としました。また、各アマチュアバンドに特化した鋭い特性のフィルターを採用することにより、バンド外の不要な電波を排除することが可能となり、A/Dコンバーターのオーバーフローを効果的に抑制できるようになりました。

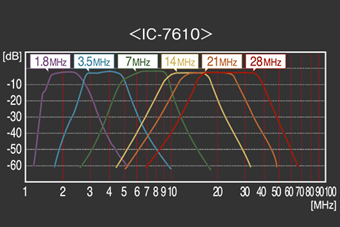

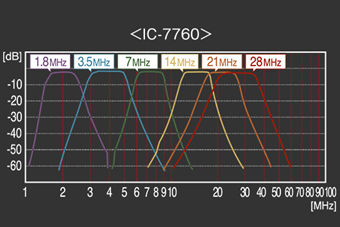

BPF特性図(主なHF帯)
■異なるバンド/モードのデュアルワッチ®＆デュアルスピーカーシステムを実現。
●受信部はMAIN/SUBで独立した同一の受信回路を2つ搭載しています。一方の受信部が他方の受信部に対して影響することがないため、完全に同一性能で異なるバンド/モードでの2波同時受信を実現しています。もちろんスペクトラムスコープもデュアルで動作しますので、刻々と変化するバンドコンディションもMAIN/SUBバンド共に瞬時に把握することができます。また、デュアルスピーカーを装備しています。MAIN/SUBを左右それぞれのスピーカーに振り分けることで、デュアルワッチ®時の音声の聞き分けのしやすさが向上します。もちろん、MAIN/SUBをミックスして出力することも可能です。

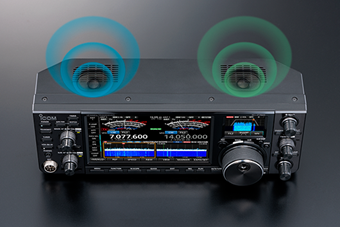

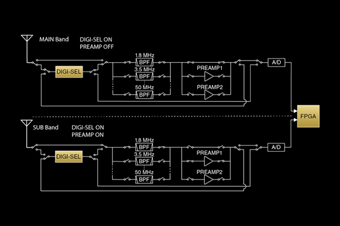

受信ブロック図 デュアルスピーカー
■高度な運用を可能にするデュアルスペクトラムスコープ＆ウォーターフォール。
●FPGAとDSP、CPUソフトウェアの協調処理により、圧倒的なスイープスピードと分解能、100dBの広いダイナミックレンジを実現しています。
●同時に異なる2つのバンドを監視できるため、コンディションの把握やコンテスト時に絶大な威力を発揮します。デュアルスペクトラムスコープは、状況やニーズに合わせて上下または左右に並べて表示することが可能。1MHzを超える広帯域をシームレスに視認できるSCROLLモードも装備しています。また、ウォーターフォール表示により、周波数スペクトラムの振幅を時系列で確認でき、スペクトラムスコープだけでは判別しづらい微弱な信号も視認できるので、微弱なDX局の信号を見逃すことなく、交信の可能性を高めます。

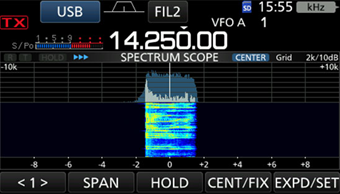

デュアルスペクトラムスコープ上下表示例 デュアルスペクトラムスコープ左右表示例 ウォーターフォール(拡大)表示例
■オーディオスコープ機能を搭載。

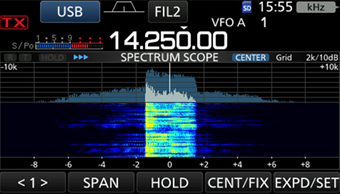

●送受信音のFFTスコープ、オシロスコープの表示が可能。相手局の送信波の変調特性や自局のマイクコンプレッサー効果確認、受信音のスペクトラム表示によるフィルター幅やノッチの特性を視覚的に確認できます。さらに、オシロスコープではCWのキーイング波形を視認することもできます。なお、受信時はMAIN/SUBの切り替えも瞬時に行えます。
オーディオスコープ表示例 CWキーイング波形表示例

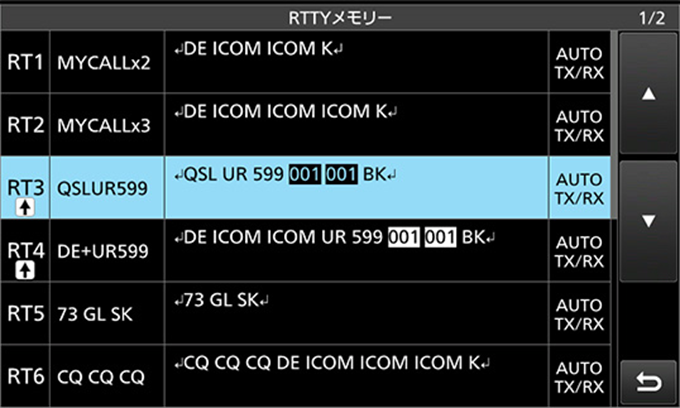

■CW/RTTYモードでのコンテストナンバー(001形式)自動カウントアップ機能を搭載
●コンテストで威力を発揮する、コンテストナンバー自動カウントアップ機能がRTTYにも対応しました。あらかじめ登録したメモリーの内容を送信するごとに、シリアル(001~)を自動で1ずつカウントアップさせます。
●シリアル部分を複数箇所に設定できるようになりました。RTTYの文字化け等による、コンテストナンバーの伝達エラーを大幅に減らすことができ、運用効率がアップします。
■FT8の運用に必要な項目の簡単設定を実現。
●世界的なコンテストやDXペディションでも盛んに運用されているFT8。[プリセット]画面からFT8を選択するだけで、必要な項目を一括で設定することができる簡単な設定を実現しました。さらに、FT8から通常モードに戻る際も[通常]を選択するだけなので、スムーズな切り替えが可能です。
●プリセットの3～5には、新しいプリセット情報を書き込むことが可能。SSTVはもちろん、将来の新しいデジタルモードにも対応することができます。

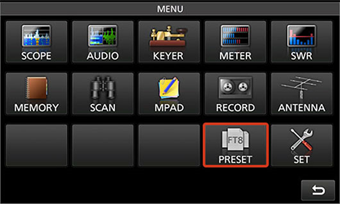

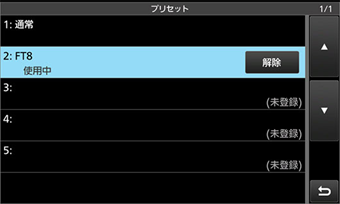

メニュー表示例 プリセット表示例
■新設計のオートアンテナチューナーを内蔵。外部アンテナチューナー用端子も装備※。
●新設計のリレー式アンテナチューナーを内蔵。従来のバリコン式よりも高速なチューニングを実現します。一度チューニングをとると、次回からはその周波数を選択するだけで自動的に整合情報を呼び出すので、バンドチェンジやマルチバンド運用もスムーズです。また、外部アンテナチューナー用端子も装備しています。
※AH-730接続時は、指定したアンテナ端子の送信出力が100W以下に自動設定されます。

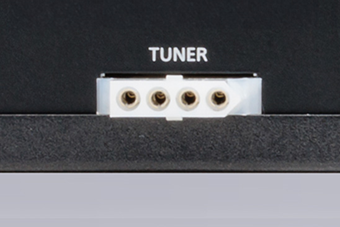

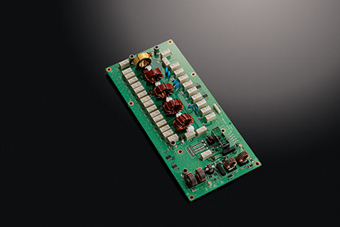

アンテナチューナーユニット 外部アンテナチューナー端子
■SUBバンドチューニングを手元で操作できる、別売のRC-28に対応
●別売のRC-28をUSB接続することにより、IC-7760のSUBバンドチューニングを手元で便利に操作することができます。本体設定によりMAIN/SUBの切り替えをRC-28のF-1、F-2ボタンを割当て、MAIN/SUB両方のメインダイヤルとして動作可能。デュアルワッチ®はもちろん、スプリット運用中のDXペディション局へもすばやい対応が可能です。

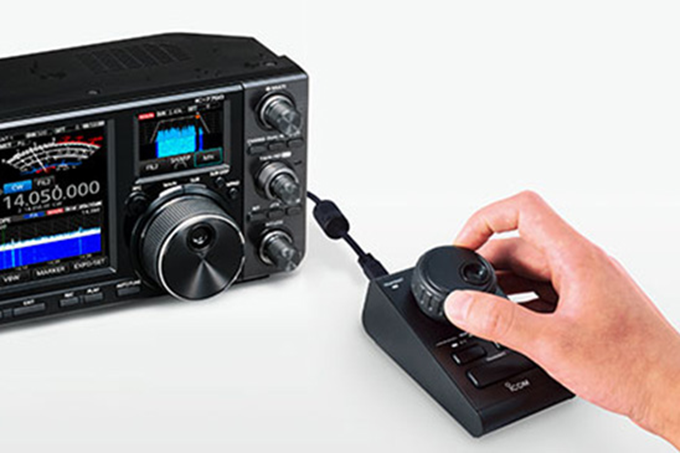

RC-28(別売)使用イメージ

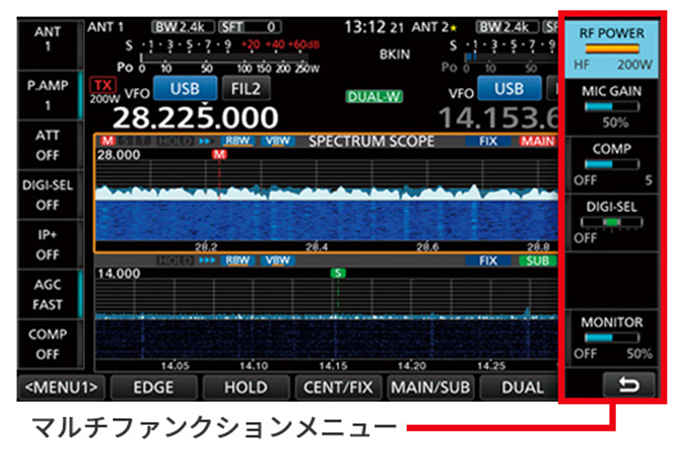

■各種機能へ素早くアクセスし、各種設定が簡単にできるマルチダイヤルを装備。
●さまざまな設定を簡単にできるマルチダイヤルを装備。ダイヤルを押すと、メインディスプレイの右端にマルチファンクションメニューが表示されます。そのメニューをタッチして項目を選択し、ダイヤルを回してレベルを調節します。RFパワーやマイクゲイン、DIGI-SEL、ノッチなど、各種機能へのアクセスが格段にスピーディーに行うことができます。
■I/Q OUT端子を搭載。
●受信信号をデジタル出力するI/Q OUT端子を装備しています。IC-7760で受信した信号をI/Q信号としてパソコンに出力し、HDSDR(フリーウェア)を使用して受信音を聞いたり、スペクトラムスコープを表示したりできます。また、CW Skimmerなどの市販のソフトウェアと併用することによって、広帯域で受信したモールス信号をデコードすることができます。バンド内の運用局をひと目で把握できるほか、スプリット運用時には、効果的なコールバックができるなど、コンテストやDXハンティングに威力を発揮します。

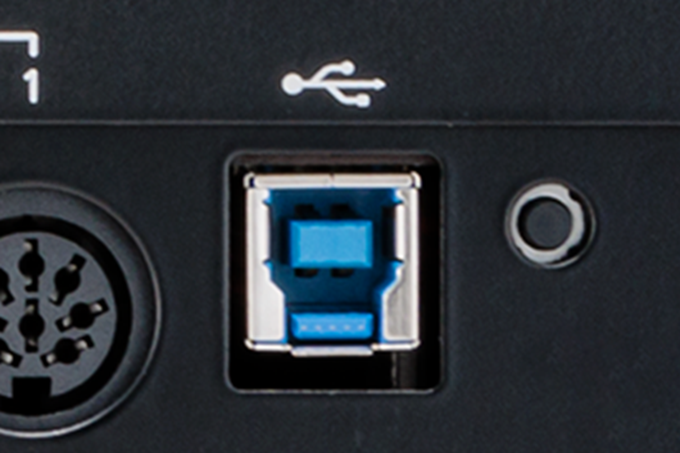

RFデッキのUSBコネクタ(USB3.0ケーブルが必要)

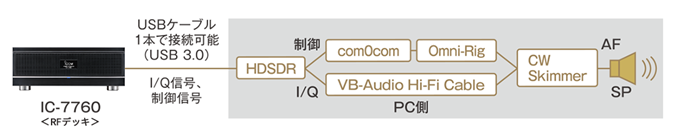

CW SkimmerとHDSDRを組み合わせて使用する場合の設定例
※パソコンにIC-7760 USB I/Q package for HDSDRのインストールが必要です。
■外部ディスプレイ端子を装備
●外部ディスプレイにはデジタル方式(DVI-D端子)での出力が可能です。外部ディスプレイを利用することで、大画面で各情報を把握することができます。

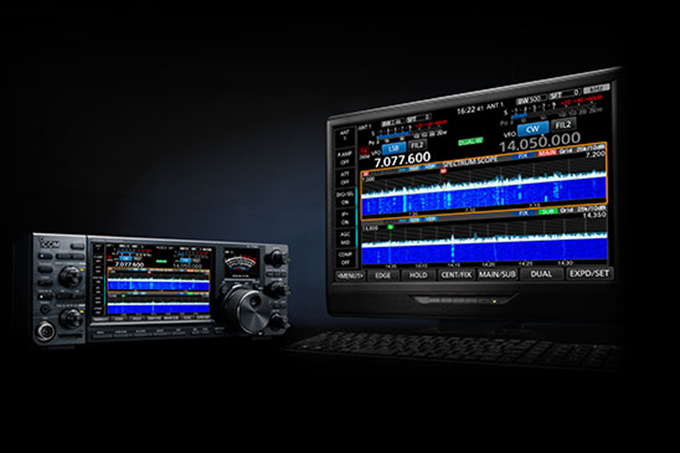

外部ディスプレイ表示例
■音声録音・設定変更に便利なSDカードスロットを装備。
●データ保存のためのインターフェースとして、SDカードスロットを装備しています。送信音を含む交信内容の録音はもちろん、RTTY/PSKデコードのログ、ディスプレイのキャプチャー画像などをSDカードに保存できます。また、ボイス送信用の音声や、CW/RTTY/PSK31-63用メッセージメモリーも保存可能。さらに、無線機の設定も保存できるので、オペレーターが代わってもSDカードを差し替えるだけで、各自がすぐに好みのセッティングで運用可能です。また、USBメモリーでもファームアップや設定保存ができます。

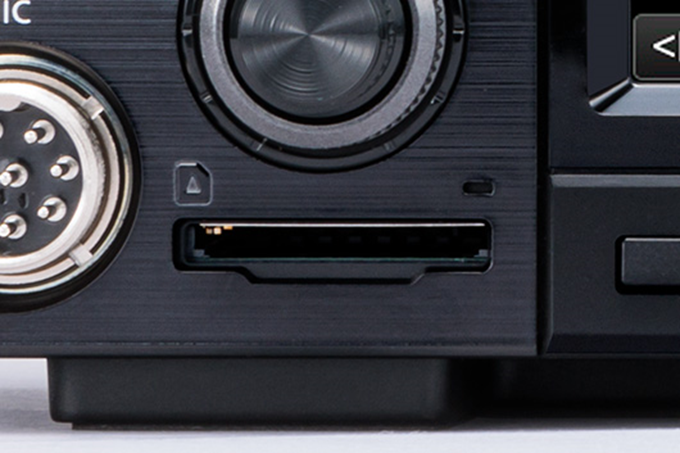

SDカードスロット
■運用の自由度を高めるRS-BA1によるリモート運用。
●オプションのRS-BA1 Version2をインストールしたパソコンで、IC-7760をリモート運用することができます。見通しのよい高台のシャックに設置したIC-7760をインターネットに接続し、自宅のPCから運用する等のスタイルも可能。オプションのコントローラーRC-7760(2025年3月発売予定)がなくても、PCだけで手軽にリモート運用を実現します。
●IC-7760には、サーバー機能を搭載しているため、シンプルに設定・接続が可能です。もちろんRS-BA1 Version2はデュアルワッチ®、デュアルスペクトラムスコープにも対応しています。
●遠隔操作による通信を行うためには電波法上の手続きが必要です。遠隔操作する場合は、電波法等を遵守してください。

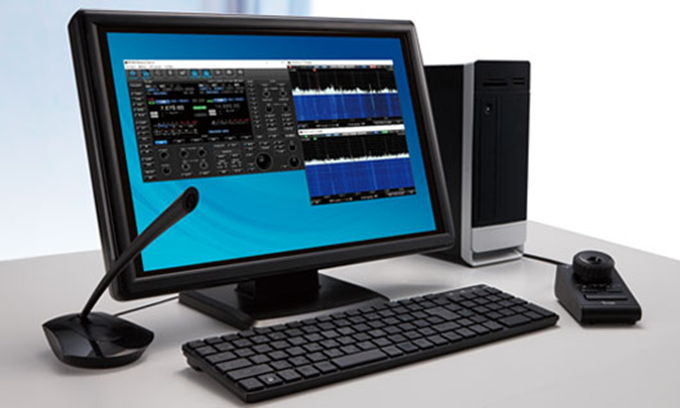

RS-BA1使用イメージ
■その他の機能
アンテナ系
●受信専用アンテナや外部BPFなどを接続できるBNCタイプのRX IN/OUT端子
CW系
●FPGAによるCWキーイング波形整形
●多機能エレクトロニックキーヤー
●300～900Hz CW受信ピッチ連続可変機能(5Hzステップ)
●オートリピート機能
●コンテストナンバー省略符号化機能
●ダブルキージャック(ストレート用/エレキー用)
●フルブレークイン
●CWオートチューニング
●目的信号を聞きやすくするオーディオピークフィルター機能
受信系
●30kHz～60MHzゼネラルカバレッジ受信機能(アマチュアバンド外の一部周波数帯は受信性能保証外)
●相互変調特性を重視したプリアンプ1とゲイン重視のプリアンプ2
●アッテネーター(3dB～45dBまで3dBステップで可変)
●IPプラス(IP+)機能
●MAIN/SUBトラッキング機能
●RTTY用ツインピークオーディオフィルター
●RTTY/PSKデモジュレーター＆デコーダー
●各モードでFast/Mid/Slowの設定ができるAGC時定数(FMは固定)
送信系
●TXモニター
●オールモードパワーコントロール
●バンド別の送信出力制限設定機能
●VOX
●非常通信連絡設定周波数(4630kHz)対応
●BNCタイプのトランスバーターコネクターを装備
●121種類のマイクイコライザーを装備
●送信帯域設定機能
●50波のトーンエンコーダー標準装備
操作系
●5chまたは10chに設定可能なメモパッド
●クイックスプリット機能
●クイックデュアルワッチ機能
●RF GAIN/スケルチを1つのツマミでコントロール
●±9.999kHzまで可変可能なRITと⊿TX
●2つのクロック表示(JSTとUTCほか)とタイマー機能を搭載
●1Hzピッチチューニングと1Hz表示
●ダイヤルロック機能・パネルロック機能
●4段階のメインダイヤルトルク可変
●2系統の外部スピーカージャック
●スクリーンセーバー機能
●マルチファンクションメーター(Sメーター、パワー、ALC、COMP、SWR、ld、Vd,TEMP)を同時に確認
●チューニングスピードを自動的に可変するオートTS機能
●AH-730コントロール回路
●MAIN/SUB AFミュート機能
●LCD/LEDバックライト調光機能
●キーボード、マウス、RC-28、USBメモリー接続用USB端子
